圣邦微电子推出SGM42685，一款集成电流检测、1/256微步进及高级衰减模式的45V、1.5A步进电机驱动器。该器件可应用于自动取款机、3D打印机/激光打印机、舞台灯光设备、多功能打印机/扫描仪、纺织与缝纫设备、办公与家庭自动化和工厂自动化与机器人等。
SGM42685是一款全集成的步进电机驱动器，内部集成两个功率MOSFET H桥和电流检测电路，支持7V至45V的宽电压工作范围，适用于消费电子、工业控制及医疗设备等多种应用场景。由于其内部完整集成了功率级、电流检测、微步进分度器与电流调节器，仅需少量外围器件即可实现步进电机驱动。
该驱动器支持最高1/256微步进，提供慢衰减、混合衰减以及Smart Tune纹波控制模式，有助于实现平滑、低噪声的运行效果并降低电流纹波。在24V、+25°C条件下，其导通电阻典型值为900mΩ（高边与低边合计），每相绕组支持1.5A满量程（峰值）电流和1A有效值电流，并可通过TRQ引脚配置100%、75%或50%的电流比例。
器件兼容1.8V、3.3V和5.0V逻辑输入，配备标准的STEP、DIR和ENABLE接口，便于控制步进电机运动。通过拉低nSLEEP引脚，驱动器可进入睡眠模式，此时待机电流典型值仅1μA，实现超低功耗待机。在保护功能方面，该驱动器集成了VM欠压锁定（UVLO）、电荷泵欠压（CPUV）、过流保护（OCP）、热关断（TSD），并提供故障状态指示引脚nFAULT。SGM42685提供符合环保理念的TSSOP-24（Exposed Pad）与TQFN-4×4-24L绿色封装。

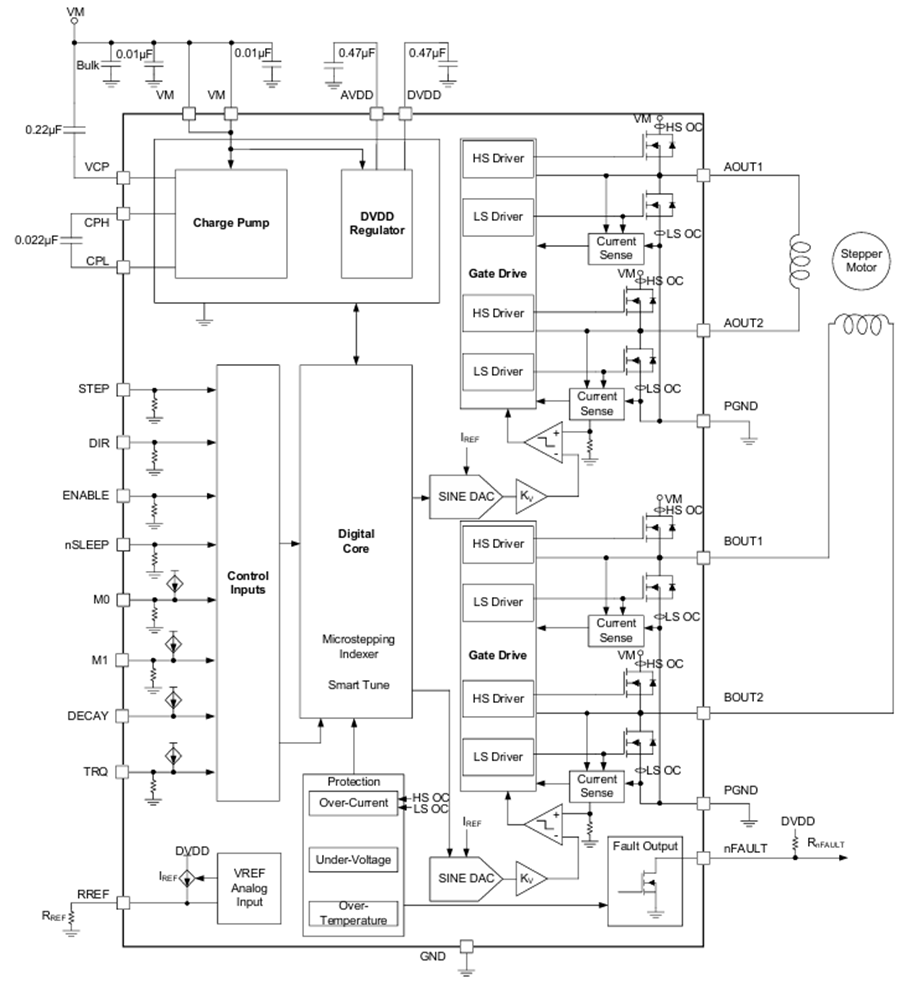

图1 SGM42685功能框图

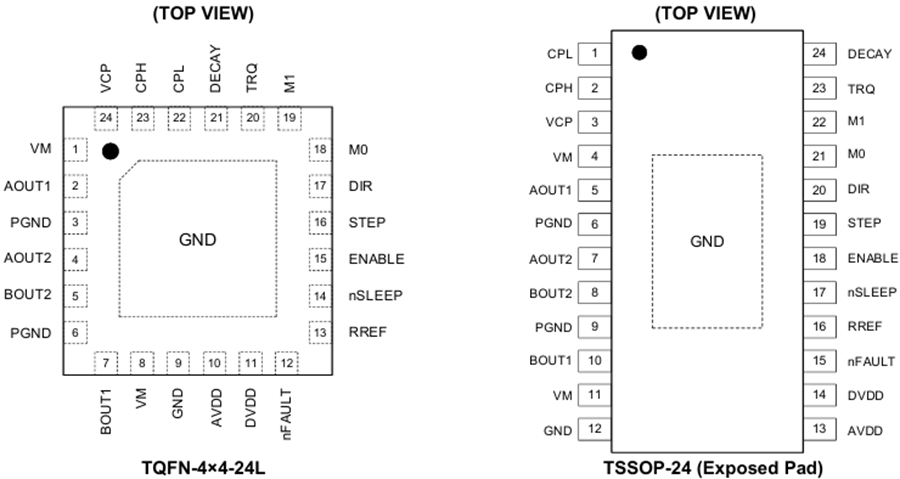

图2 SGM42685封装引脚图
