英诺赛科 900W Buck-Boost 方案，实现升降压灵活切换

由 winniewei 提交于

随着宽压供电、太阳能 MPPT、工业电源等应用对宽输入电压适配的需求日益增长，传统降压或升压拓扑已难以兼顾。如何在电池供电、光伏系统与工业电源设计中，达到宽输入电压、高变换效率、高功率密度三者稳定平衡，成为工程师面临的核心挑战。

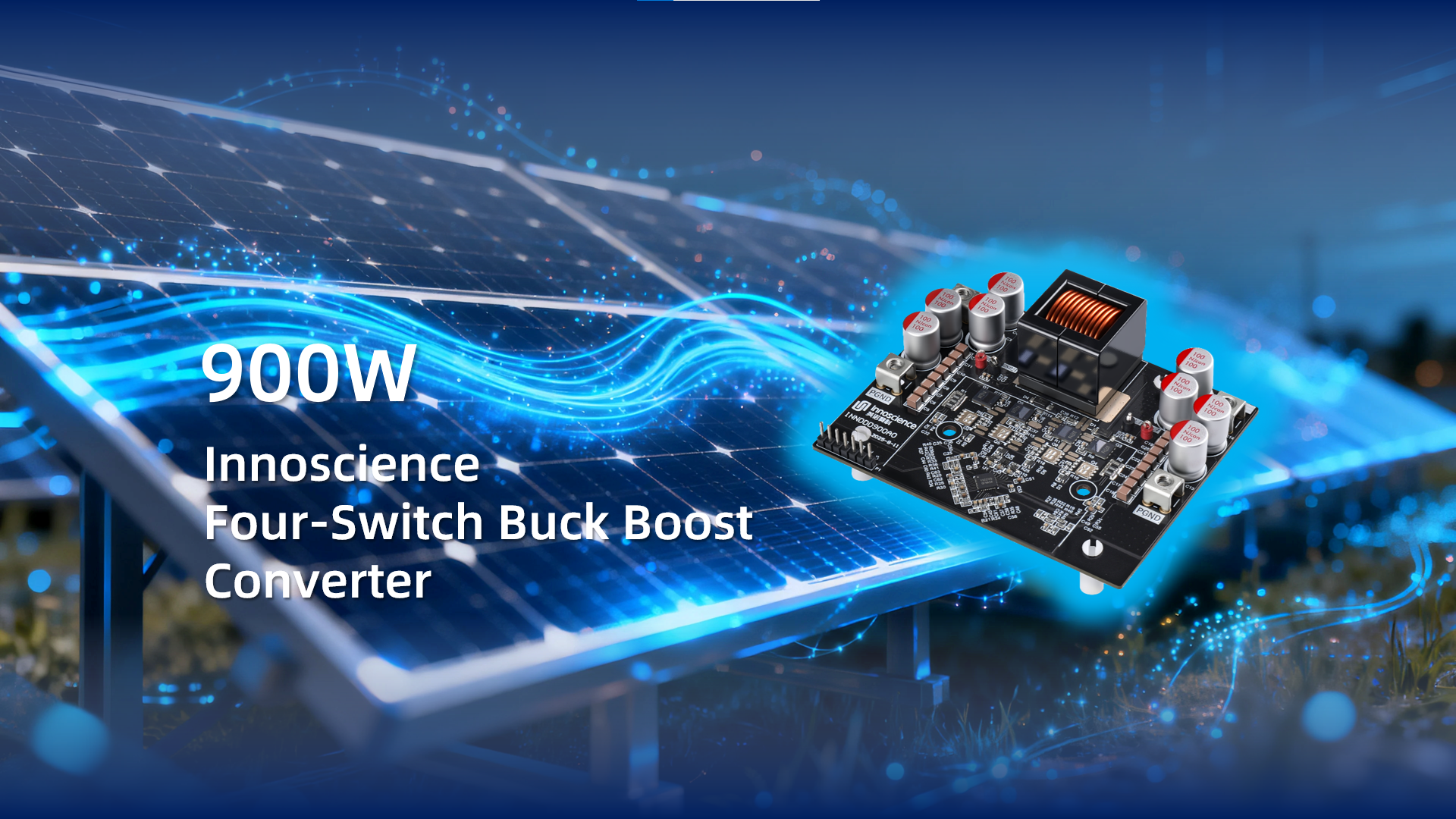

英诺赛科基于自研的第三代氮化镓技术平台，推出高集成度900W Four-Switch Buck‑Boost变换器方案 ——INNDDD900A0，可实现升降压自如切换，简化系统设计并降低成本。满足电池、车载及工业设备中电压波动场景下的稳定供电需求。

方案核心优势

极致效率，行业领先

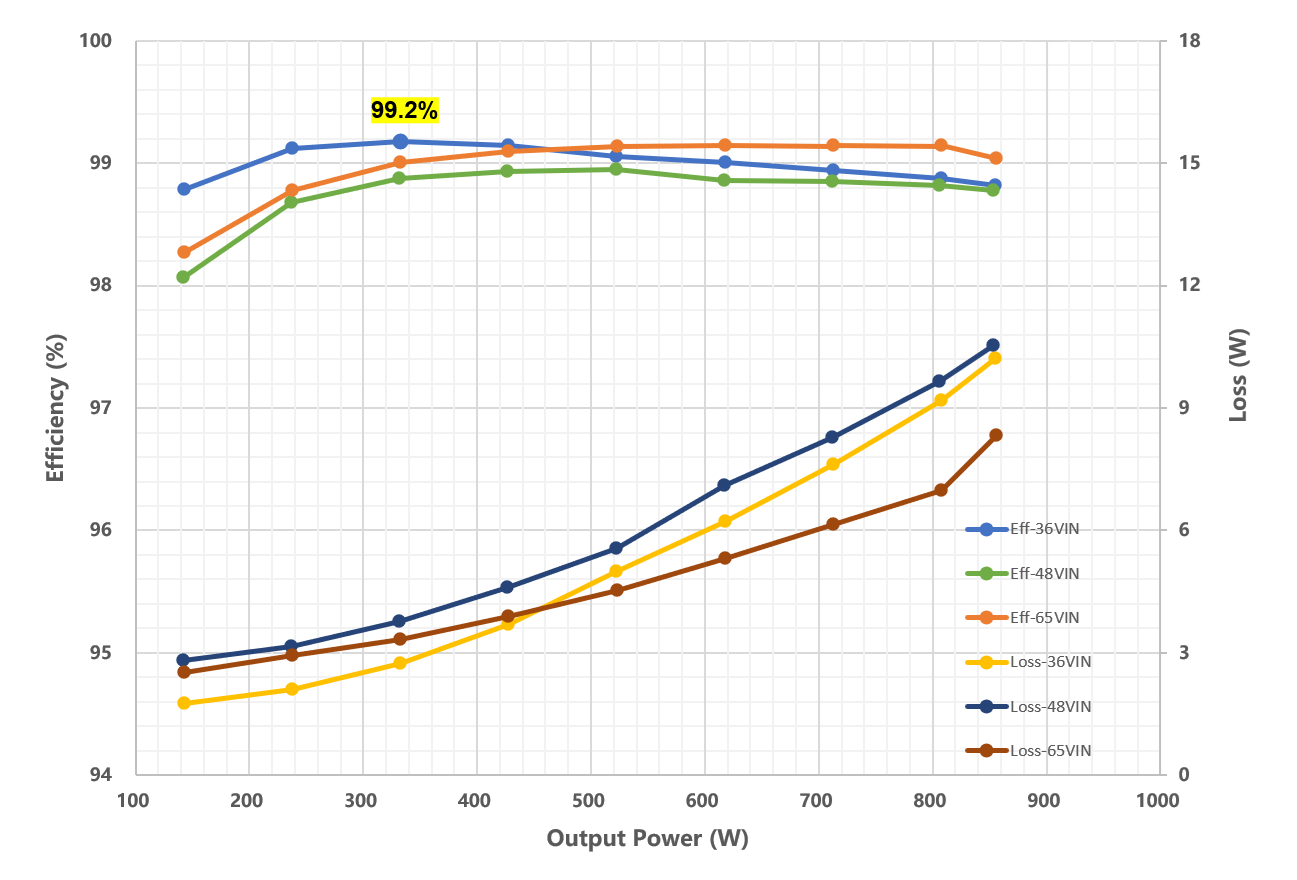

  • 峰值效率99.2%，满载效率98.8%

  • 65V 输入工况下，满载效率仍达99.04%

  • 全负载段低损耗，发热更少、系统更稳定

01 GaN 赋能，高频高功率密度

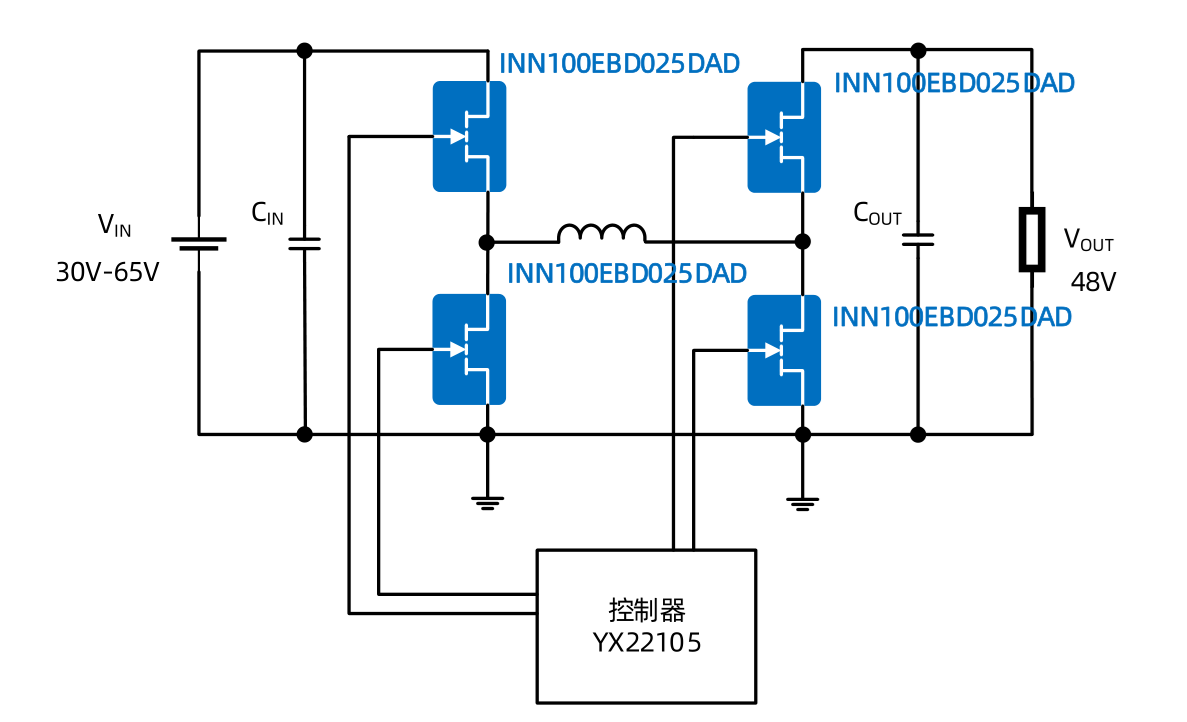

  • 搭载4 颗 INN100EBD025DAD（100V，2.5mΩ，LGA 5×6 封装）, 无反向恢复电荷，开关损耗极低

  • 支持200kHz 高开关频率，磁性元件大幅缩小

  • 整机尺寸仅75mm×95mm×26mm，高功率密度

02 无缝升降压，拓扑灵活

  • 支持 30–65V 宽范围输入，稳定输出 48V/18A，可适配超宽电压范围

  • 四开关 Buck-Boost 拓扑，输入高于/低于/等于输出均可稳定工作

  • Buck-Boost拓扑具有灵活的拓展性，支持多模组并联，驱动简洁、设计友好

03 温控优异，可靠又安全

  • 48V 满载 (48V Vin，48V Vout)：GaN 最高温61.9℃，电感最高温31.4℃

  • 内置输入欠压和短路保护功能

典型应用场景

  • 宽输入电压升降压 DC‑DC 转换器

  • 太阳能 MPPT 优化器

  • 电池供电系统

  • 工业电源、车载辅助电源

  • 对电压波动适应性要求高的供电设备

来源：英诺赛科 INNOSCIENCE
