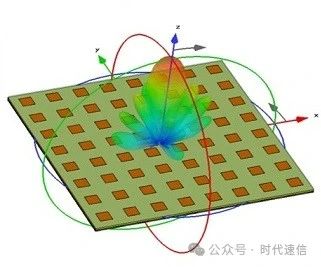

相控阵天线示意图
波束赋形芯片作为相控阵天线的核心器件，对相控阵天线的扫描精度、速度等核心指标起着决定性作用。深圳市时代速信科技有限公司（下文简称时代速信）日前推出国内首款基于国产SOI工艺的四通道（4发4收）波束赋形芯片SX1006。工作频率覆盖5~18GHz，每个通道由数控移相器、驱动放大器、数控衰减器、开关、功率合成器（功分器）等模块组成，支持6位移相和6位衰减。芯片提供负载态及收发调制输出，片上集成SPI接口、数字波控电路、温度传感器及过温保护电路，收发切换时间小于100ns，裸芯片尺寸为4.20mm × 6.82mm，具有抗辐照、高精度、低功耗、低成本、体积小、超宽带、应用简单等特点，适用于雷达通信等领域。

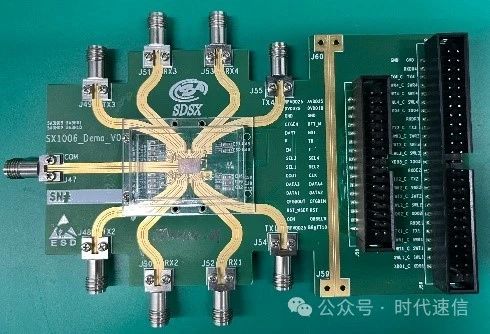

芯片评估板
此款芯片基于国产SOI工艺制造，打破了此前波束赋形芯片制造工艺长期被国外垄断的局面，为国家相控阵系统发展的自主可控打下了坚实基础。此款芯片也是国产SOI工艺首次实现射频、数字、模拟电路全集成的超大规模集成电路，是国产SOI工艺发展的里程碑。时代速信基于该工艺自主开发模型，经过充分论证和全面的模型验证，首次投片便实现了芯片指标全部达标。目前此款芯片已经正式量产并大规模交付客户使用。
来源：时代速信
