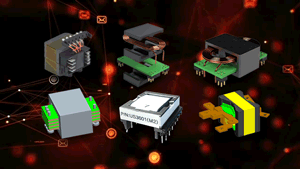

随着电子系统应用领域的不断扩展,低功耗设计需求激增。为满足可靠和高效的电力转换在各种电子系统中的需求日益增长,尤其是實現低功耗规格的不断扩展的应用领域。Bourns® 拥有广泛的磁性元件定制能力,其中反激变压器技术独树一帜。Bourns® 最新推出的技术文章探讨了如何利用反激技术来实现这一目标。
反激技术的理解
反激技术对于需要通过隔离磁性元件进行电压和电流转换的应用至关重要。与仅关注能量传输的传统变压器不同,反激变压器擅长于能量存储和传输,使其成为隔离升压操作的理想选择。这种双重功能使得在紧凑空间内实现高效的电力管理成为可能。
反激变压器的关键机制
反激变压器的工作原理是:当开关打开时,能量存储在初级绕组中。一旦开关关闭,这些存储的能量就会转移到次级绕组并释放到输出,提供受控且高效的能量供给。这种操作不仅节省空间,而且还提高了电源系统的安全性和效率。

磁性设计中的挑战和解决方案

设计反激变压器涉及解决几个磁性挑战,以保持信号完整性并最小化寄生效应。这些挑战包括管理分布电容和泄漏电感,这些可能会影响电源信号通过变压器时的波形完整性。
增强信号完整性
反激电路中的信号完整性至关重要。理想的输出是一个定义良好的方波,但现实世界的因素,如泄漏电感和绕组间电容,可能会改变这一点。在定制磁性设计中,Bourns 工程师专注于优化布局和绕组紧密度,以减少泄漏并改善瞬态响应。这种设计重点对于维护电气信号的质量至关重要。

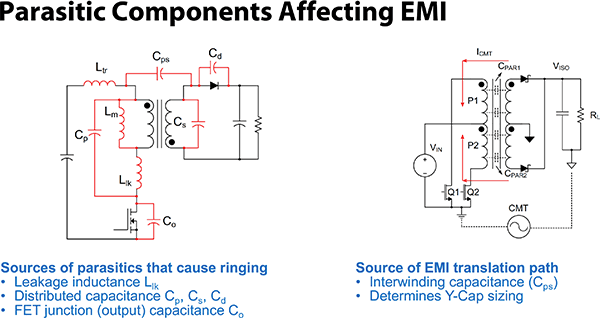

平衡寄生元件和 EMI

降低电磁干扰(EMI)的能力是变压器设计中的一个重要考虑因素。Bourns 定制的反激变压器经过精心设计,以平衡泄漏电感和绕组间电容,从而减轻 EMI 效应。这种细致的平衡确保变压器高效运行,而不会影响整个系统的性能。

反激变压器的实际应用
反激变压器是多功能的电力转换解决方案,非常适用于以下领域:
• LED 照明系统:提供高效的电源隔离。
• 电池充电器:确保安全和受控的充电周期。
• 电信系统:在通信基础设施设备中提供可靠的电力转换。
Bourns® 定制的反激变压器使设计师能够解决低功率转换挑战的复杂性。凭借其处理复杂电力管理任务的能力,这些变压器对于寻求提高应用程序安全性、可靠性和效率的开发人员来说是必不可少的。
如需更详细地了解 Bourns® 反激变压器及其提供的设计优势,请参阅我們的技術博客。

来源:Bourns美国柏恩
