一、效率跃迁：从89%到96%的突破
快充适配器的进化史，就是一部反激电源效率的提升史。在不到5年的时间里，反激式变换器的效率从89%跃升至96%，能量损耗减少超50%。这不仅让金属散热片成为历史，更催生出更轻巧、更紧凑的设计方案。
技术驱动力：
· 宽禁带（WBG）开关：以750V GaN器件为代表，突破传统硅器件的性能瓶颈
· 同步整流（SR）：降低导通损耗，提升能量转换效率
· 自适应控制算法：实现精准的功率调节

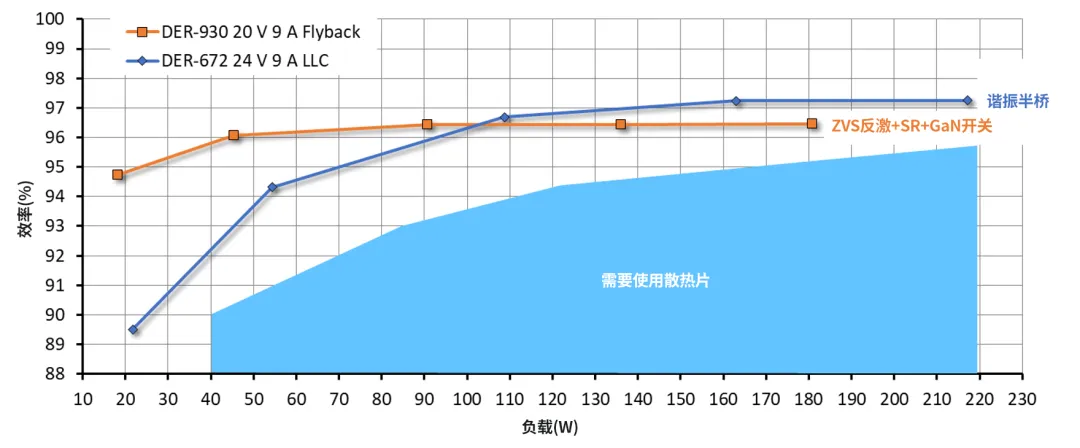

图1. 180–240 W 高效率反激与 LLC 半桥拓扑的效率对比（散热器需求按充电器形式计算）
二、技术解析：四大效率提升策略
1. 开关算法革新
传统PWM技术在高负载下表现优异，但轻载时效率骤降。本文提出的混合开关控制方法，通过动态调整关断时间和电流限流点，实现全负载范围的高效率运行。
技术亮点：
· 可变关断时间调制：降低开关损耗
· 动态电流限流：优化导通角，抑制变压器音频共振
2. 功率开关器件升级
GaN器件在50W以上功率段展现出显著优势：
· 导通电阻降低
· 开关损耗减少
· 集成式设计不增加额外元件
3. 零电压开关（ZVS）优化
通过初级侧有源钳位或次级侧同步整流实现：
· 大幅降低开关损耗
· 电磁干扰（EMI）减少
· 无需额外高压功率开关
4. 同步整流（SR）应用
在多路输出设计中：
· 适用于对效率要求严苛的场景
· 实现初级侧高压开关的零电压开关（ZVS）
三、实战应用：电动自行车充电器的效率革命
采用300W设计方案，通过750V GaN初级开关+可变关断时间PWM控制，实现93%的转换效率。关键设计考量：
元件选型：
· 初级开关：集成GaN器件替代传统MOSFET
· 次级整流：同步整流MOSFET替代二极管
· 控制芯片：集成式控制器减少外围元件
四、未来展望：50-400W功率段的拓扑革命
反激式变换器凭借其简单结构和高性价比，正在取代传统谐振拓扑：
· 50-400W：反激拓扑+优化控制方式
· 400W以上：谐振半桥拓扑
技术趋势：
· 器件集成度提升
· 优化控制算法
· 系统成本下降
五、结语：效率与成本的完美平衡
通过现代宽禁带开关器件和优化控制方法，反激式变换器在中功率开架式应用中实现了效率与成本的双重突破。这不仅为电动自行车、电动工具充电器提供了更优解决方案，更为整个电源行业指明了技术发展方向。
