在数字电路设计中，三态门扮演着至关重要的角色。它是Verilog硬件描述语言中的一个基本元素，用于实现复杂电路的设计与模拟。
今天，我们一起来探讨三态门的基本原理、在Verilog中的实现方式。
一、什么是三态门?
三态门，简单来说，是一种具有三种输出状态的逻辑门电路，即逻辑“0”、逻辑“1”和高阻态（High Impedance，通常用字母“Z”表示）。
在正常的逻辑电路中，输出只有“0”和“1”两种状态，但三态门增加了高阻态这一特殊状态，使得电路在某些情况下可以呈现出高阻抗的特性，就好像电路被断开一样。
这种特性使得三态门在总线通信、数据选择等场景中有着广泛的应用。
二、三态门的工作原理

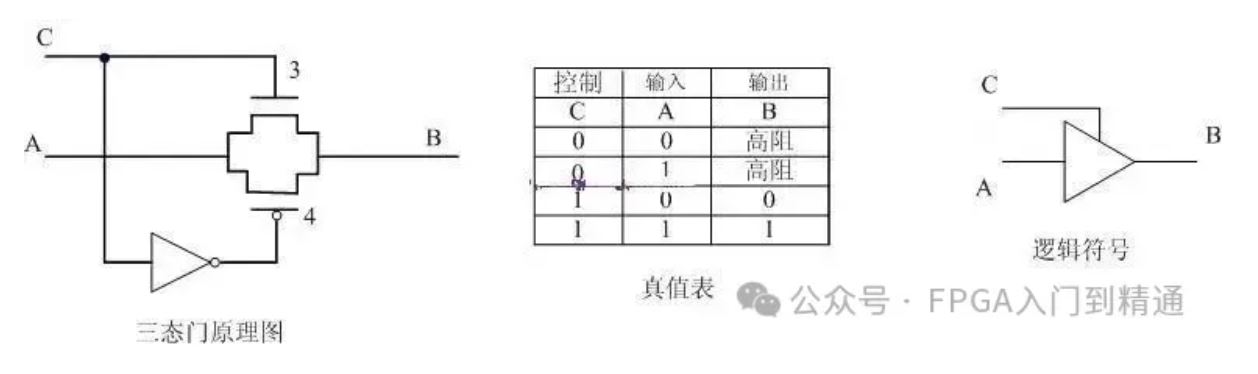

三态门通常有一个使能（Enable）信号，用于控制门的输出状态，如下图所示，其中C端口就是使能信号。
当使能信号C有效时，三态门直通，B端口等于A端口；
当使能信号C无效时，三态门的输出则呈现为高阻态。
三、Verilog 中三态门的实现
1、实现方式1
module tri_state_gate(
output out,
input in,
input en
);
assign out = en? in : 'bz;
endmodule
说明：
模块有三个端口： out 是输出端口， in 是输入端口， en 是使能端口。
assign 语句用于根据使能信号 en 的值来决定输出 out 的值。
当 en 为高电平时，out 等于输入 in；
当 en 为低电平时， out 为高阻态 'bz' 。
2、inout信号端口
在verilog中以使用 inout 类型的端口来实现双向的三态门，这在总线通信等场景中非常有用。
module bi_directional_gate(
inout wire data_io
);
wire data_in;
wire data_out;
wire en;
// 将双向信号拆分成输入、输出和使能信号
assign data_io = en? data_out : 1'bz;
assign data_in = data_io;
endmodule
说明：
data_io 是一个双向的 inout 类型端口。
当 en为高电平时，data_io 作为输出端口，输出 data_out的值；
当en为低电平时，data_io 作为输入端口， data_in 接收外部输入的值。
