前面两篇文章详细介绍了DFT和FFT，今天介绍一下使用Verilog实现8点FFT。
3分钟掌握离散傅里叶变换（DFT）：数字世界的“频率解码器”
快速傅里叶变换（FFT）：从数学公式到5G信号，揭开数字世界的“频率密码”

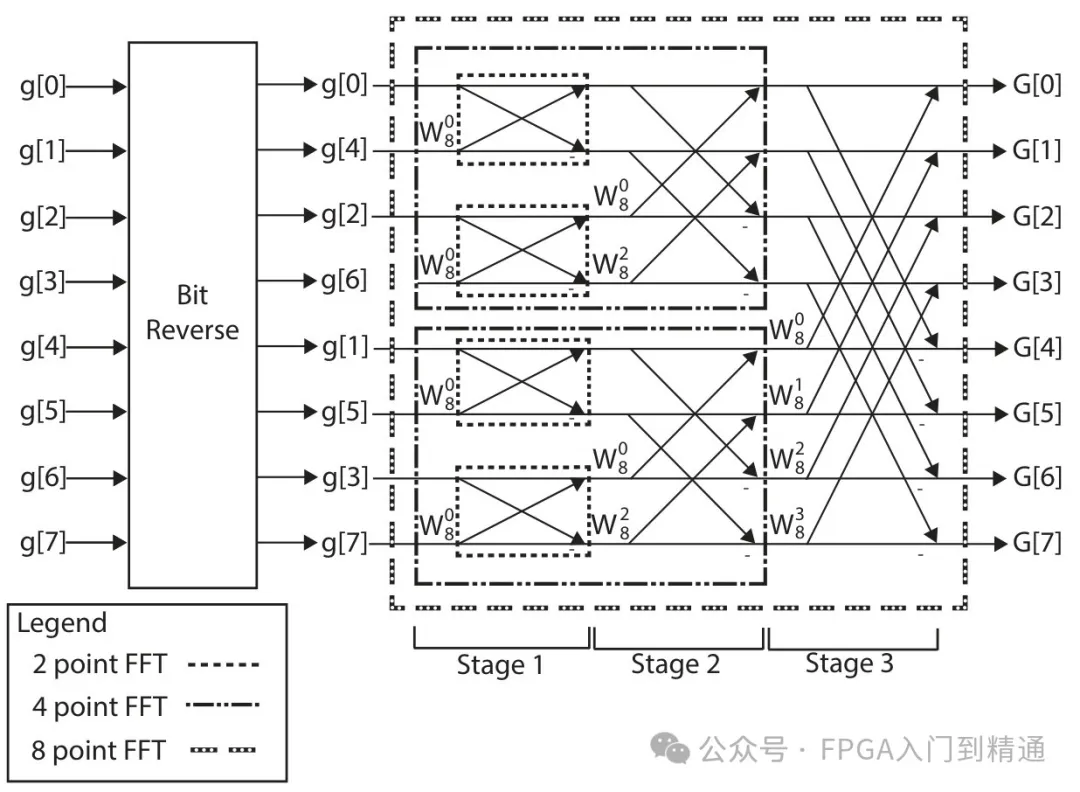

8 点 FFT 计算的结构示意图如下：
从图中可以看出8点FFT计算只需要几次乘法和乘法即可完成，比繁琐的DFT计算简单很多。
1、复数数据格式
每一级的数据输入都是复数，包含实部和虚部，对于第一级输入的时域信号数据是实数，只需将虚部设为0即可。
2、分级运算 “ 如何理解 ” ？
8点FFT运算可以分为Log28 = 3级运算。
每一级运算，一般用m表示第几级，m = 1, ..., M。
为了方便分割计算，N 一般为 2 的整数次幂。
3、蝶形运算单元
每一级运算可以分为多个蝶形运算单元。

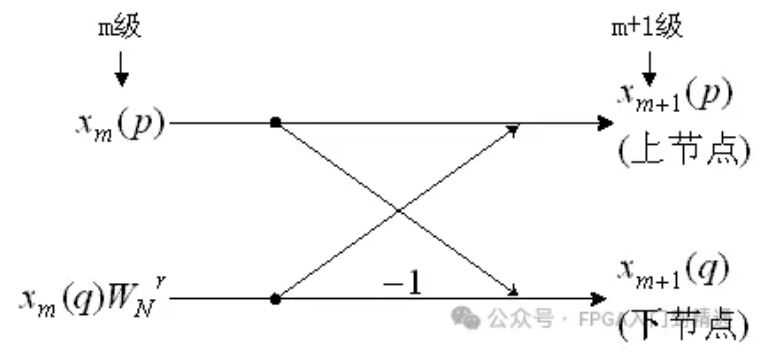

单个蝶形运算示意图如下：

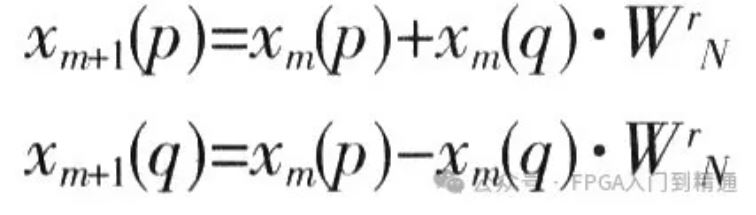

单个蝶形运算单元计算公式为：
其中
，m表示第几级数。
从公式中可以看出，每个蝶形单元运算都包含了“1次乘法”和“2次加法”。
每一级运算中，都有 N/2 个蝶形单元。

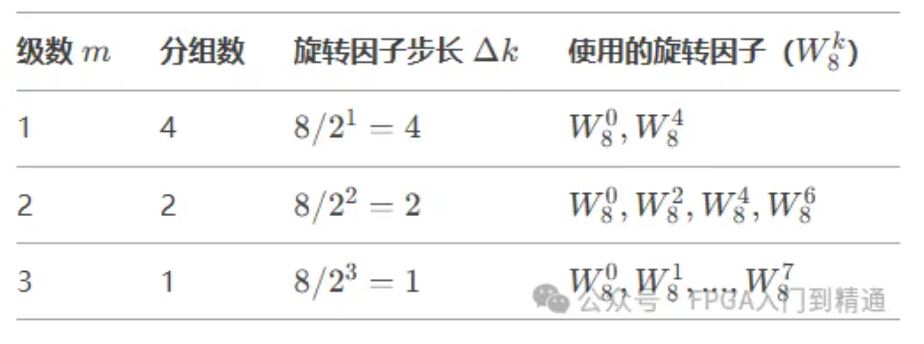

4、每一级运算分组 “ 如何理解 ” ？
（1）分组的层级性
第 ( m ) 级的分组数：
对于 ( N = 2^M ) 点FFT，在第 ( m ) 级（( m=1,2,...,M )）时，数据被分为 2^m组。
每组内的数据通过蝶形运算合并结果，每组需要完成 ( 2^{m-1} ) 次蝶形运算。
（2）分组的物理意义
递归分解：每一级的分组将问题规模减半，直到分解为2点DFT（最底层蝶形运算）。

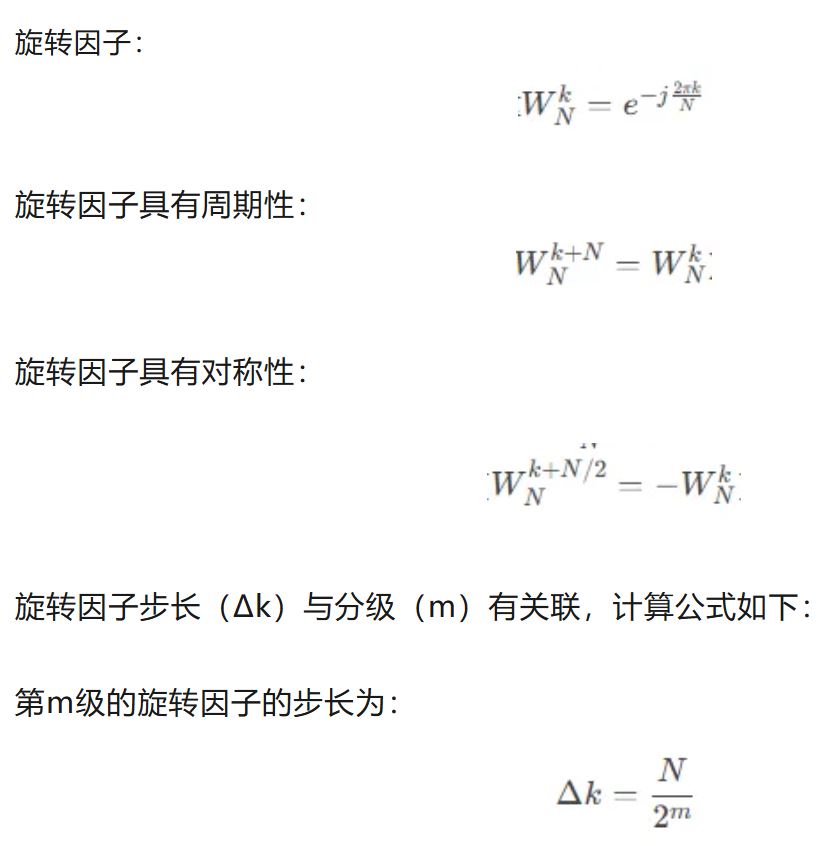

4、旋转因子与分级的关系
每一级的旋转因子指数按k = 0，△k，2△k，...，（N/2^m - 1）△k增长。
5、码位倒置
以8点FFT为例，X(0) ~ X(7) 位置对应的 2 进制码：
X(000), X(001), X(010), X(011), X(100), X(101), X(110), X(111)
进行翻转：
X(000), X(100), X(010), X(110), X(001), X(101), X(011), X(111)
此时每个位置对应的 10 进制：
X(0), X(4), X(2), X(6), X(1), X(5), X(3), X(7)
刚好对应 FFT 第一级输入数据的顺序。
