您是否遇过这种场景，行车时突然遇到胎压不足或轮胎漏气，如果此时有一个便携式充气泵，则可以助您快速解困，不再被动。充气泵又叫打气机、打气泵，体积小巧、方便携带；有气压显示表，可准确测量气压，功率大，效率高，可快速给汽车、摩托车、自行车、皮球等充气。
爱普特推出的基于全国产RISC核自研的APT32F110X的充气泵控制方案，自带LCD显示驱动，可节省驱动IC，降低方案成本，提高产品竞争力。
方案特点：
控制板电路简单，元器件少
多种振荡源选择
使用芯片丰富的定时器及LCD模块 Flash资源
芯片内部集成UART通信模块，非常方便与外部模块进行通信交互
芯片内部集成12位ADC，最大转换速度1MSPS
IFC功能实现保存当前工作状态及模式，重新来电后可恢复上一次工作状态
高抗干扰性，产品通过CS 10V 150KHz~230MHz动态测试，EFT ±4KV

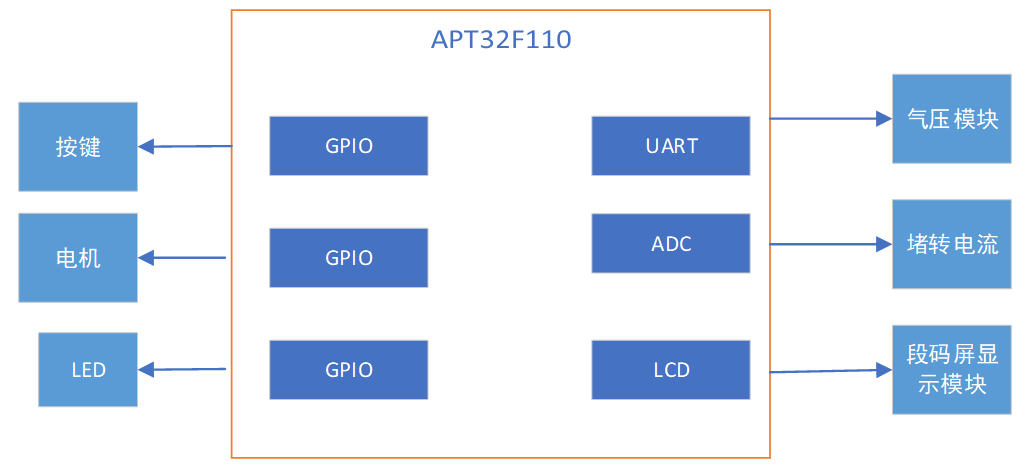

方案框图

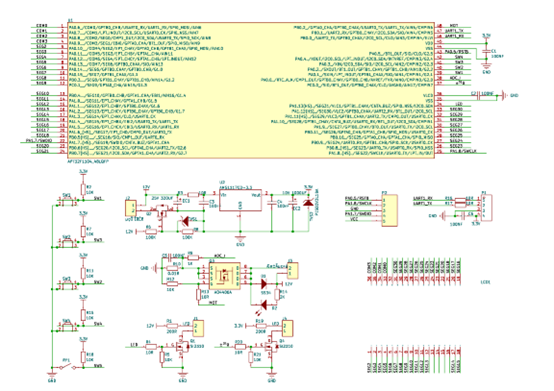

电路图

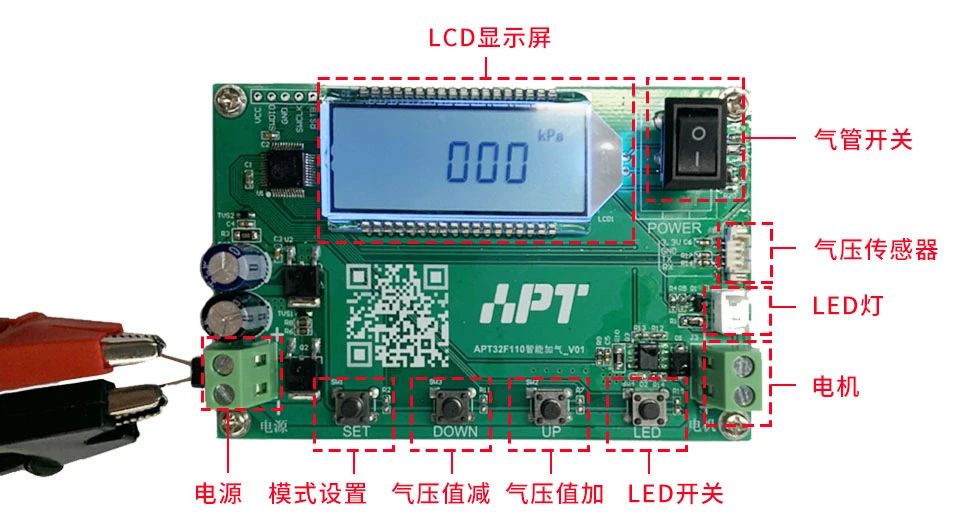

实物图
方案中使用到的主控MCU是爱普特2022年推出的全国产高可靠32位MCU—APT32F110X，内置多路通用及增强型定时器，可实现灵活的PWM 输出，同时具有DMA和高速SPI通讯接口，内嵌多模式段码液晶驱动控制器，可以直接驱动LCD显示屏幕，支持20通道的12位ADC，还支持LCD/LED/Touch/温度传感器等功能，功耗最低可至1uA。APT32F110X是基于爱普特自研的微处理器IP库研发量产，且该IP库已经过上亿颗芯片量产验证，成熟可靠，因此在性能及成本上做到了最优平衡。目前广泛应用于工业控制、LCD驱动、智能家电、物联网、消费电子、消防、医疗电子等领域。
APT32F110X芯片特性：
工作电压范围1.8V-5.5V
主频最高可达48MHz
高可靠性：ESD HBM ±4KV,EFT±4KV动态,宽电压高信噪比,动态CS10V
片载64K(32Kbytes可选)程序闪存，独立2Kbytes数据闪存，含8Kbytes SRAM
丰富的外设，支持I2C/SPI/UART/USART/SIO
支持硬件CRC，独立硬件除法器
支持低电压检测
支持内部模块互联触发
搭载增强型PWM，支持互补带死区模式
支持19路12位ADC，支持2路模拟比较器
支持8*26或4*30 LCD驱动，支持8*10点阵LED驱动
支持Touch Key功能，硬件触控，环境自适应，低功耗
10个大电流驱动管脚
支持RTC功能/DMA功能/IP模块互联触发
爱普特充气泵方案目前已在多家行业龙头企业稳定出货，并获得客户高度认可。如需方案详情或产品技术支持，请联系爱普特微电子。
来源：爱普特微电子
