芯海科技CS32F061：集成12位DAC高性价比信号链MCU

由 judy 提交于周一, 12 八月 2024 - 10:58

近期，芯海科技（股票代码：688595）32位通用MCU系列全新推出集成12位DAC的高性价比信号链MCU芯片CS32F061（简称F061）。这款MCU具备丰富的模拟特性，内置可编程逻辑单元，可简化硬件设计，是高精度数据处理及灵活信号链设计的嵌入式系统的理想选择，在电动工具、电源管理、工业控制及通信等领域拥有广泛应用前景。

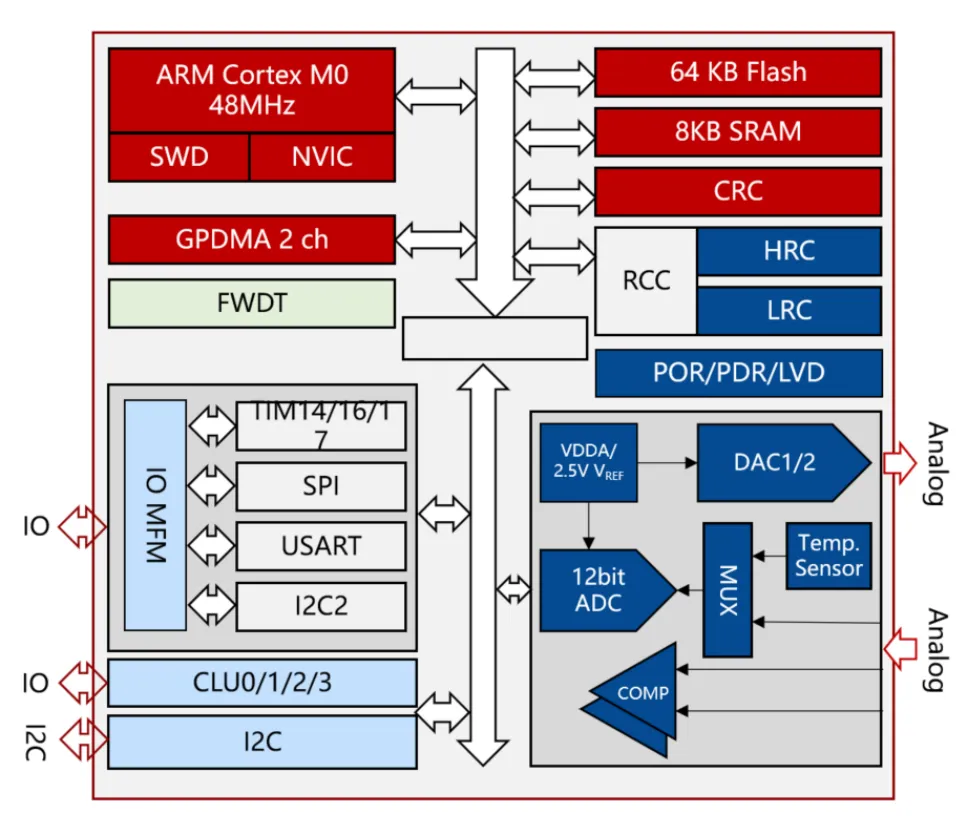

从芯片的基础性能来看，F061的核心处理器采用ARM Cortex-M0内核，主频高达48MHz，搭配64KB Flash和8KB SRAM，确保了高效的数据处理与存储能力。在通信接口方面，该芯片集成了2xI2C接口、1xUART接口和1xSPI接口，提供了多样化的通信方式，便于与其他设备或系统互联。此外，F061支持2.0V至5.5V的宽范围工作电压，以及-40℃至85℃的宽温工作范围，使其能够适应多种应用环境。

丰富的模拟特性满足高精度需要

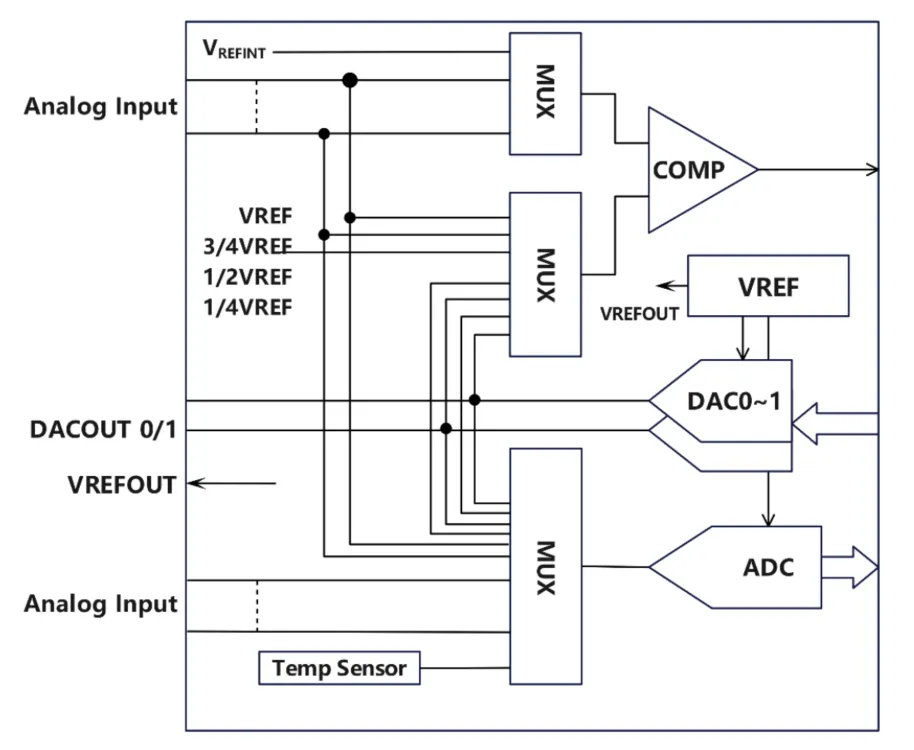

F061的模拟性能表现突出，集成了2.5V/1.2V低温漂参考电压和12位ADC，ADC最大支持23个输入通道，轻松应对多通道数据采集需求，能够满足对信号质量有严格要求的应用场景。

F061还集成了2个12位DAC，用于模拟信号输出、传感器信号激励等场景。还集成了温度传感器和模拟比较器，为信号处理提供更多的灵活性和可能性。

规格参数亮点：

★ 低温漂：芯片集成了1.2V/2.5V基准，用作ADC和DAC的参考电压，出厂精度±10mV，全温度范围温漂60ppm/℃，0~105℃范围内可以获得更好的性能。

★ 高精度：ADC和DAC均展现出卓越的精度，如ADC的积分非线性（INL）典型值为±1.2LSB，最大不超过±2.3LSB；DAC的微分非线性（DNL）典型值为±0.7LSB，最大为±1.3LSB。

内置可编程逻辑单元显著提升系统响应速度

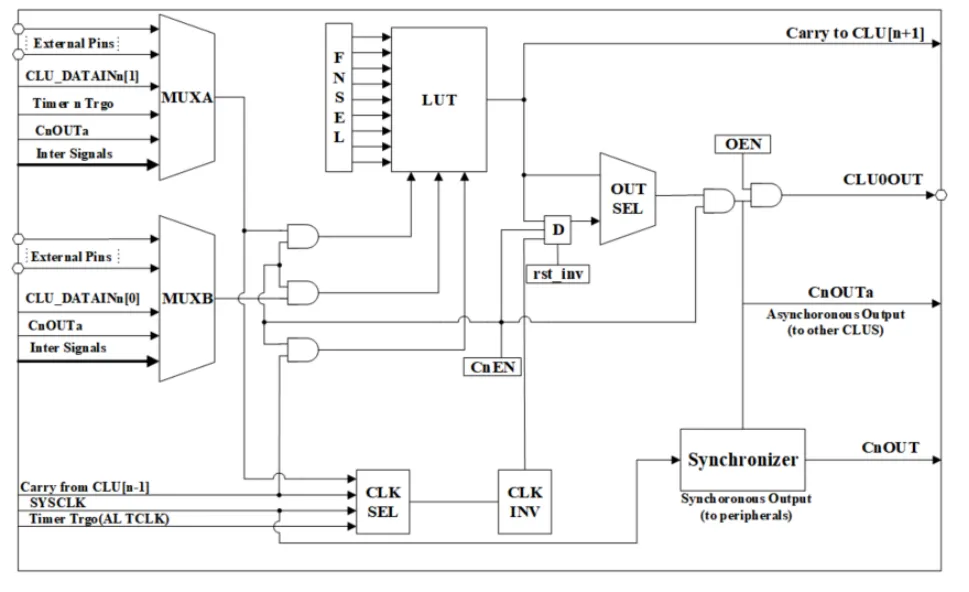

F061的数字电路设计同样具备强大应用潜力。得益于芯片内置的4个可编程逻辑单元（CLU），能够在内核不参与的情况下，实现外部信号的快速处理，譬如曼彻斯特编码、BMC编解码等，从而显著提升系统响应速度。

采用多功能引脚复用（MFM）简化PCB硬件设计

除了强大的模拟和数字功能外，F061还通过“多功能引脚复用（MFM）”，数字功能可以复用至任意引脚，显著简化了客户PCB硬件设计，提高了设计的复用性和可维护性。

MFM技术赋予F061的数字功能引脚极高的灵活性，允许它们在规则范围内被配置为任意引脚，覆盖通信、时钟、控制等多个方面。这一特性有效降低了硬件设计的复杂度，使得客户工程师能够根据实际需求，更加轻松地完成设计，从而降低设计难度并节省时间成本。

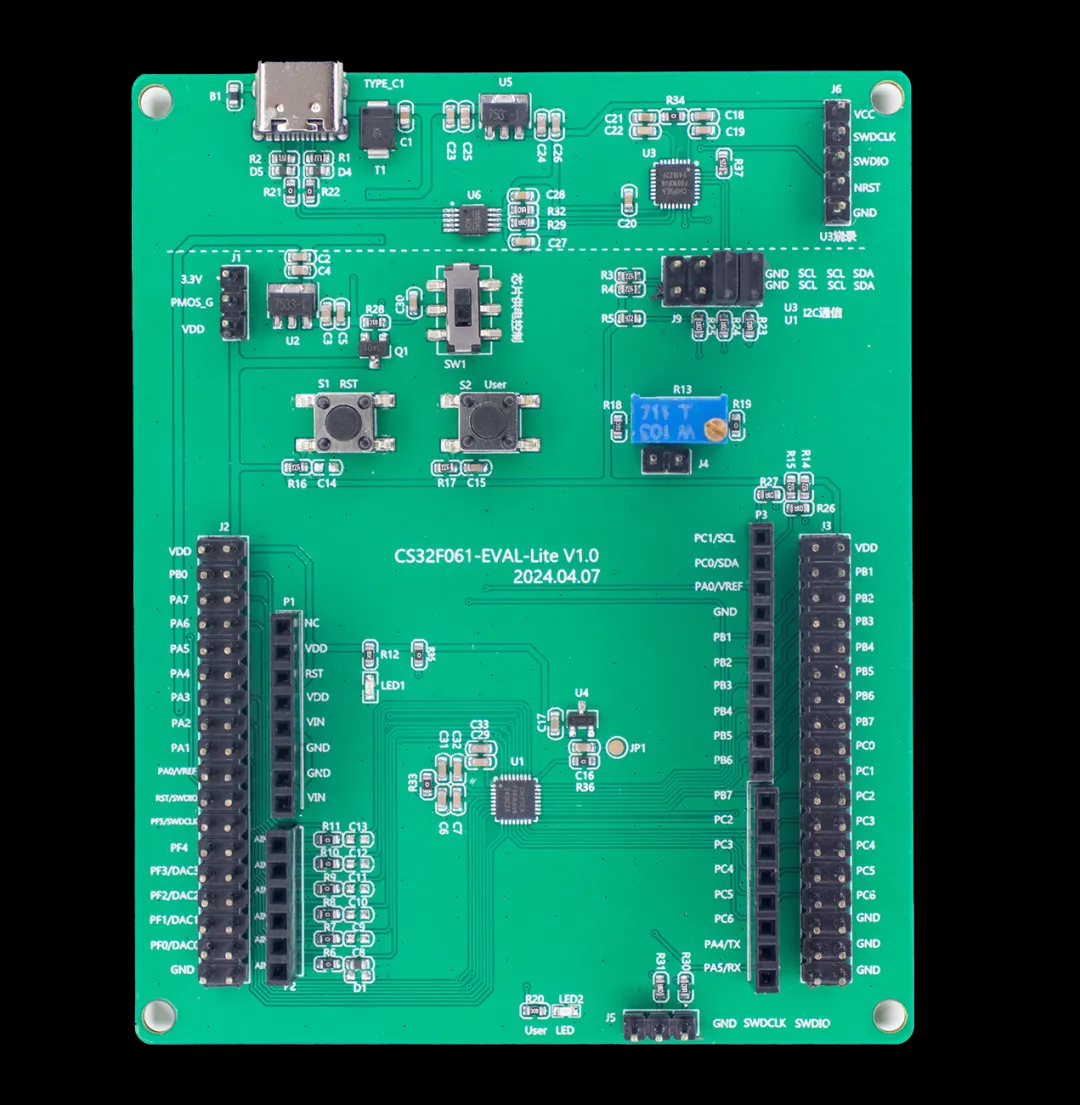

为了便于用户快速评估，F061同步提供评估板（CS32F061-EVAL-Lite）和Demo Code。

总而言之，F061凭藉其强大的基础能力，丰富的模拟与数字功能，灵活的引脚配置以及高性价比，成为嵌入式系统设计中的优选方案。无论是需要高精度信号链处理的应用，还是追求系统灵活性与成本效益的项目，CS32F061都能提供出色的性能与支持。期待这款新品的推出，能够为嵌入式系统市场带来新的活力和机遇。

文章来源：芯海科技
