在高速数字系统设计中，信号完整性（SI, Signal Integrity）分析是确保系统可靠性的关键步骤。HyperLynx 作为主流 SI/PI 仿真工具，能够方便地对来自 Allegro 的 PCB 设计进行建模与仿真。本文将详细介绍如何将 Allegro 的 PCB 文件导入 HyperLynx，并以差分信号为例，完成从建模到仿真的完整流程。
1. 将 Allegro PCB 工程导入 HyperLynx
HyperLynx 支持多种方式导入 PCB 设计，常用方法包括：
方法 1：直接导入 Allegro .brd 文件
HyperLynx 自带 PCB 转换工具，可直接识别 Allegro 的 .brd 格式文件。
选择对应文件后，软件将自动完成格式转换。
方法 2：导入 ODB++ 文件
如果在 CAD 工具中将 PCB 导出为 ODB++ 文件（.tgz 或 .zip），
HyperLynx 也可以直接打开 ODB 工程进行解析。

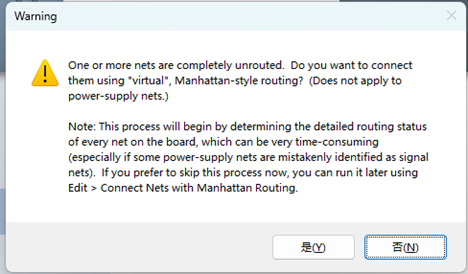

导入完成后，软件通常会提示是否自动布线，一般选择 否，以保持原始布线拓扑。
打开后的PCB工程如如所示。
2. 设置 PCB 层叠(Stackup)
为了确保仿真精度，必须根据真实的 PCB 制造信息填写层叠信息。

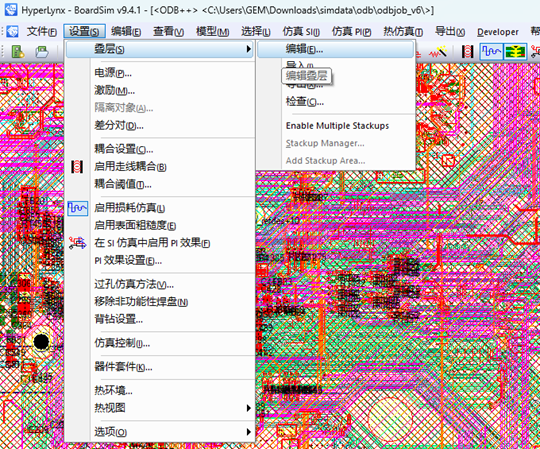

进入 Stackup Editor 后，设置介质厚度、铜厚、介电常数等参数。正确的层叠对传输线阻抗、传播延迟、耦合系数等均有直接影响。

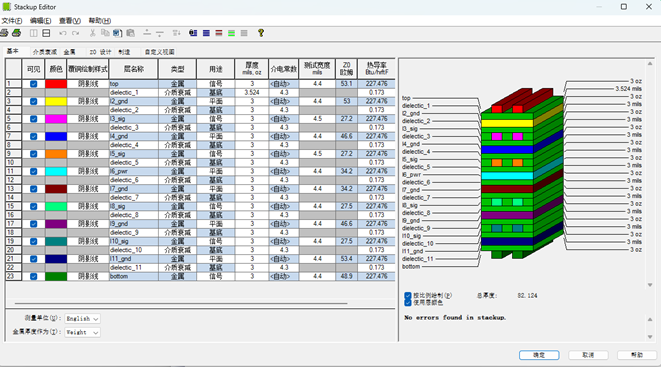

层叠设置的界面如下图所示。
3. 差分信号仿真流程示例
以下以差分对为例展示典型的仿真流程。
3.1 筛选需要仿真的差分对

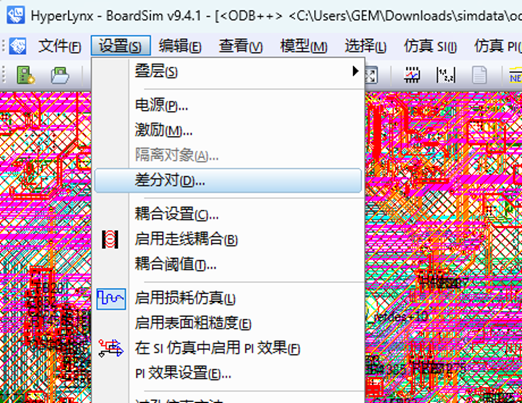

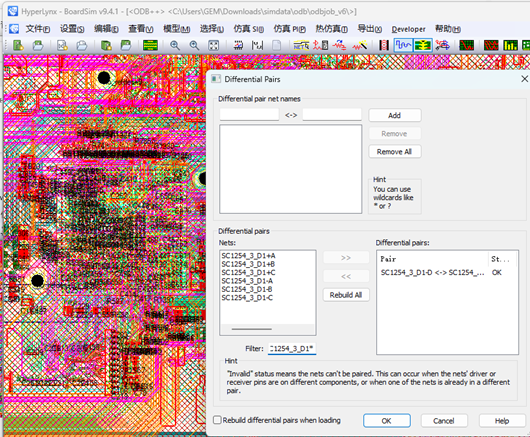

在 HyperLynx 中使用 Filter 功能可以快速筛选出需要分析的差分对。如果 PCB 已经绑定了 IBIS 模型，软件也可根据 IBIS 自动识别差分对信息。
3.2 选择线路用于信号完整性分析
在信号选择窗口中，选中目标差分对并确认，即可进入拓扑提取阶段。
你可以选择：
直接进行板级仿真

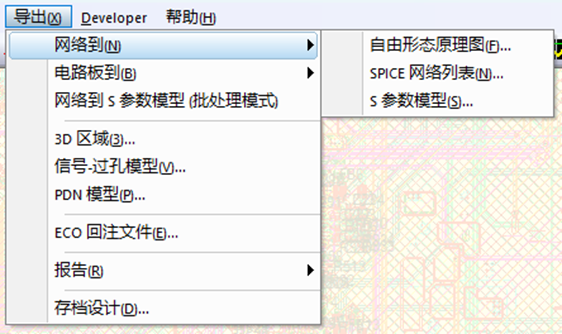

或将提取的网络导入 schematic（原理图）中做结构化仿真
4. 构建仿真拓扑

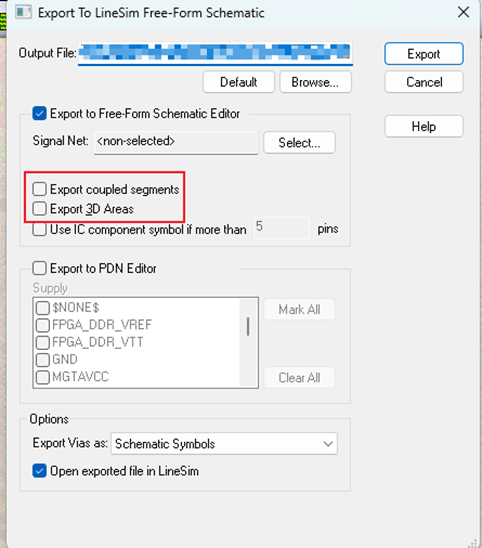

在导入拓扑前，可取消勾选不需要的建模选项，使拓扑简化便于分析。

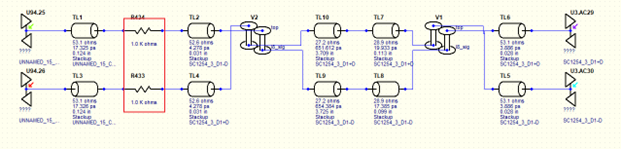

导入 schematic 后，需要检查拓扑结构是否存在问题，例如：
不必要的电阻需替换为 0Ω
未建模的器件需确认处理方式
IBIS 模型路径需正确设置
5. 添加器件模型并绑定 IBIS

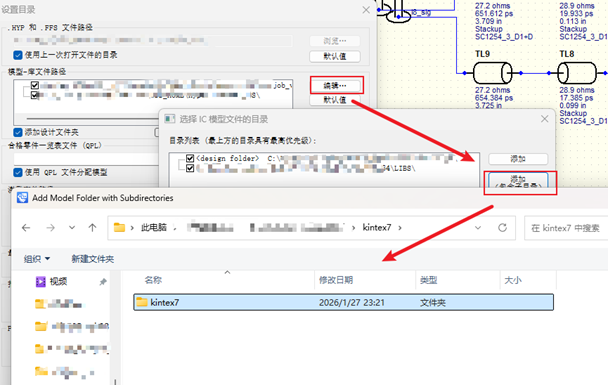

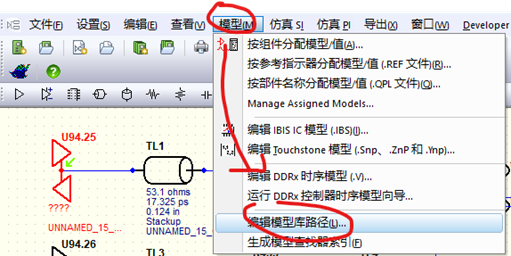

进入模型库设置界面，添加所有需要用到的 IBIS 模型路径。
在没有找到某器件模型的情况下，可以使用功能类似或输出特性接近的 IBIS 模型代替。
例如文中案例中，ADC 的 IBIS 模型缺失，使用了 FPGA 的输出模型代替，以继续完成仿真。

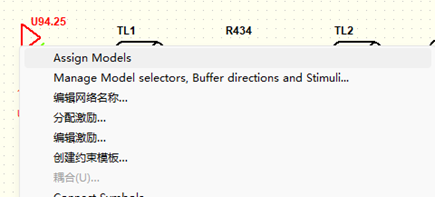

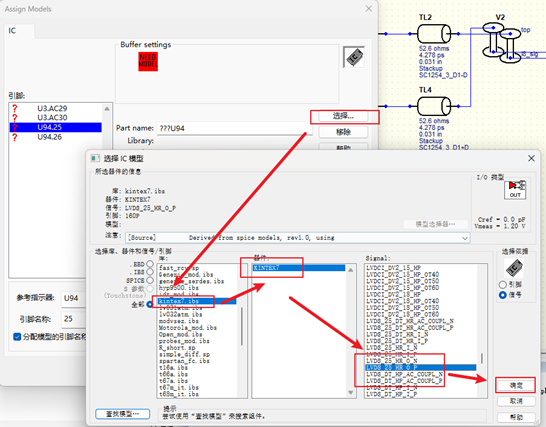

右键点击 schematic 中的器件，选择 Assign Model（赋模型），即可绑定相应 IBIS。

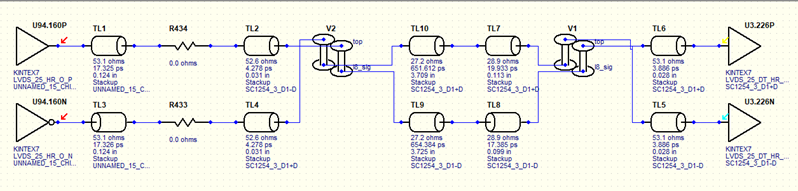

赋值后的模型如图所示。
6. 开始信号完整性仿真

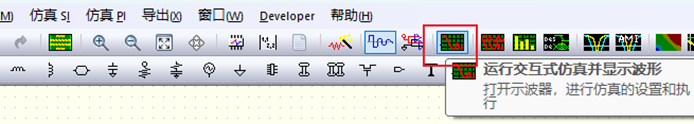

模型配置完成后即可执行仿真。

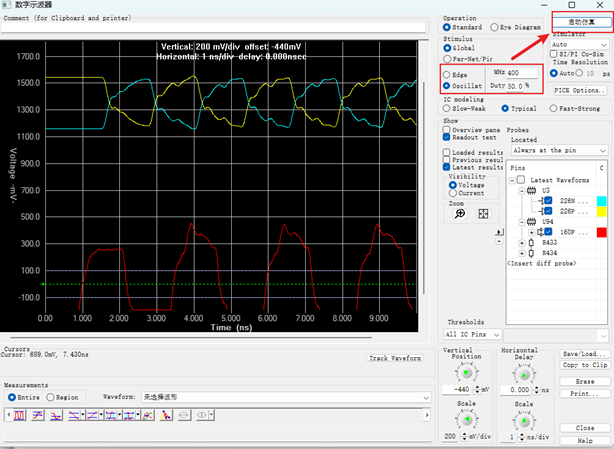

HyperLynx 会生成关键波形，如：
上升沿/下降沿过冲与下冲
眼图（Eye Diagram）
时序裕量
差分模值与共模噪声
通过对比仿真结果，可以判断布线是否满足信号完整性要求，并根据需要优化 PCB 设计。
Probe可以设置位于Package上或者位于Die上。
总结
本文介绍了从 Allegro PCB 文件到 HyperLynx 仿真的完整建模流程。
