产品介绍
GT4321是一款为多路复用USB 2.0与负极性音频模拟信号而设计的双刀双掷（Double-Pole Double-Throw, DPDT）模拟开关。该芯片其中一个通道具有宽带宽（800 MHz）与低比特间偏移特性，能够以良好的信号完整性传输高速差分信号；另一个通道则具备2.5 Ω的极低导通电阻。两个开关通道均支持双向传输，且在输出端对信号几乎不产生衰减。凭借低通道电阻与低输入/输出电容的特性，该器件实现了低于250ps、业界领先的传播延迟，同时其优秀的通道间串扰抑制能力可有效降低噪声干扰。
这些特性使得该开关适用于手机、高保真音频信号切换、便携式检测仪器、USB 2.0高速数据切换及USB 3.x Type-C接口切换等场景中。
GT4321采用QFN1.4×1.8-10封装，工作温度范围为-40℃ ~ +125℃，适用于极端环境下的各类应用场景。
功能特性
电源电压：2.7 V ~ 5.0 V
-3 dB带宽：800 MHz（USB模式）
关断隔离度：-69 dB @ 1 MHz
串扰抑制：-87 dB @ 1 MHz
低导通电阻：
•音频模式：2.5 Ω（VCC= 3.6 V）
• USB模式：8.5 Ω（VCC = 3.6 V）
模拟信号范围：
•音频模式：VCC - 6.5 V ~ VCC - 2 V
• USB模式：0 V ~ VCC
公共D+/R、D-/L端口具有断电保护功能

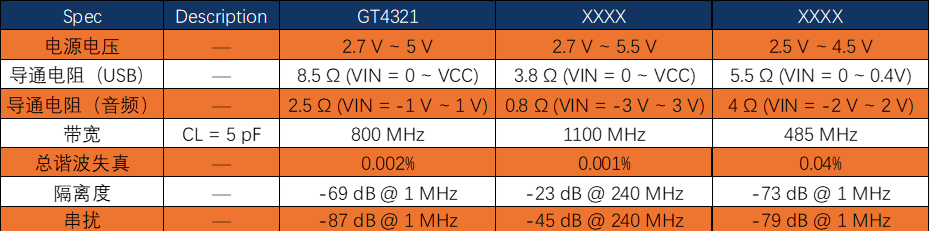

产品优势
GT4321在音频模式下具极低导通电阻：2.5Ω
双通道开关芯片，具高速通道与低阻通道，适用于多种场景
总谐波失真较低，具良好信号完整性

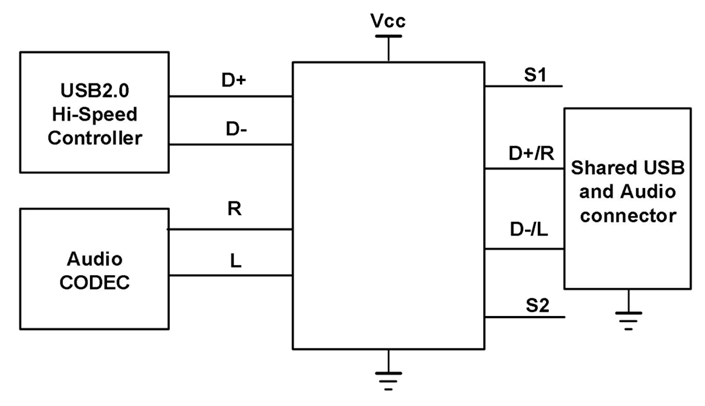

典型应用
USB与音频共用接口拓展
