节省空间型器件工作温度达+165 °C，电感值高达4.70 mH，DCR低至6.6 mW，从而提升效率

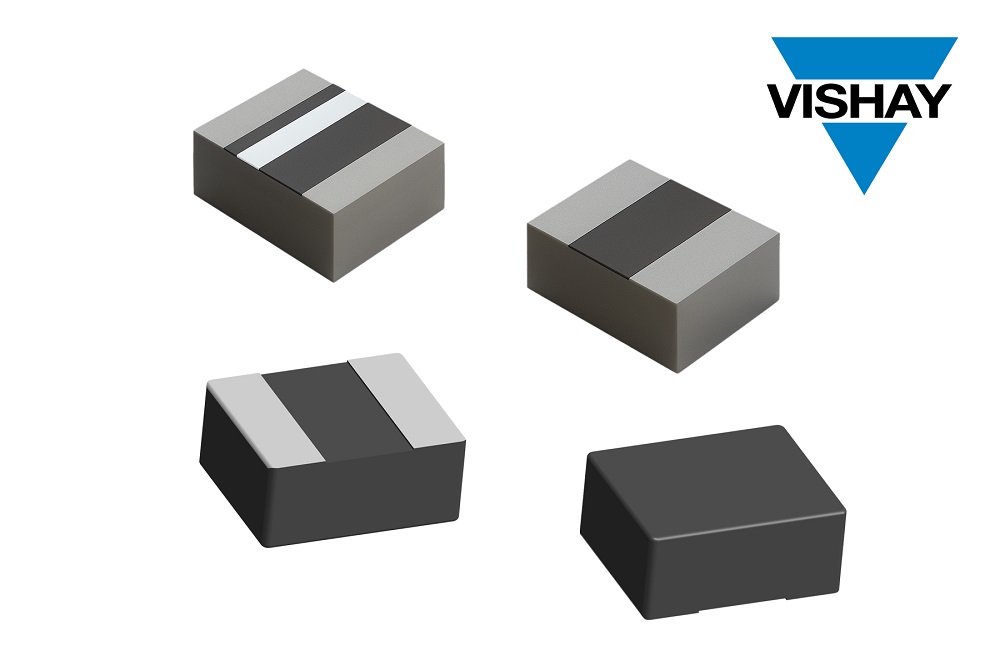

日前，威世科技Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，推出四款全新功率电感器，封装尺寸分别为2.0 mm x 1.6 mm x 1.2 mm 0806 和 3.2 mm x 2.5 mm x 1.2 mm 1210---商用版IHLL-0806AZ-1Z 和 IHLL-1210AB-1Z 以及车规级IHLP-0806AB-5A 和 IHLP-1210ABEZ-5A。这些器件在实现同类竞品相同性能的同时，占位面积分别缩小11 %（1210）和 64 %（0806），并且具有更高的工作温度、更宽的电感值范围和更低的直流电阻（DCR），从而提升了效率。
IHLL-0806AZ-1Z和IHLL-1210AB-1Z的电感值范围为0.24 mH至4.70 mH，典型DCR低至6.6 mW。两款电感器的端子仅底部含镀层，因此可采用更小的焊盘，实现更紧凑的电路板布局。IHLP-0806AB-5A和IHLP-1210ABEZ-5A端子底部和侧面均含镀层，可形成侧面爬锡，从而增强抗高机械冲击的固定强度，同时简化焊点检查。器件符合AEC-Q200标准，可在高达+165 °C的温度下可靠工作，相比竞品的一体成型电感器高出10 °C，典型DCR低至15.0 mW。
与基于铁氧体的技术相比，四款器件具有更优异的性能，器件采用紧固的铁粉芯一体成型封装，将绕组完全包裹，从而消除气隙并实现磁屏蔽，防止与周边元件产生串扰，同时其软饱和曲线确保整个工作温度和额定电流范围内的稳定性。新型电感器封装采用100%无铅（Pb）屏蔽复合结构，蜂鸣噪声极低，并具有很高的抗热冲击、防潮和抗机械冲击能力，可处理高瞬态电流尖峰而不会饱和。
日前发布的Vishay Dale器件符合RoHS和Vishay绿色标准，无卤素，专为各种应用场景下的DC/DC转换器、噪声抑制和滤波而设计。IHLP-0806AB-5A和IHLP-1210ABEZ-5A是车载信息娱乐、导航和制动系统；高级驾驶辅助系统（ADAS）、激光雷达和传感器，以及发动机控制单元的理想之选。IHLL-0806AZ-1Z和IHLL-1210AB-1Z则适用于CPU、SSD模块、数据网络和存储系统；工业和家居自动化系统；电视、音响、音频和游戏系统；电池供电消费类医疗保健设备；医疗设备；通信设备以及精密仪器。
器件规格表：:
系列 | IHLL-0806AZ-1Z | IHLP-0806AB-5A | IHLL-1210AB-1Z | IHLP-1210ABEZ-5A |
100 kHz下电感值 (μH) | 0.24~4.70 | 0.22~0.47 | 0.24~4.70 | 0.47~4.70 |
25 °C下DCR典型值 (mΩ) | 16.0~240.0 | 15.0~21.0 | 6.6~115.0 | 18.0~150.0 |
25 °C下DCR最大值 (mΩ) | 20.0~288.0 | 18.0~25.0 | 10.0~135.0 | 22.0~180.0 |
温升电流典型值 (A)(1) | 1.3~6.3 | 4.6~5.8 | 2.3~9.2 | 1.8~5.1 |
饱和电流典型值 (A)(2) | 1.5~6.5 | 4.5~5.1 | 2.5~9.0 | 2.0~6.5 |
饱和电流典型值 (A)(3) | 1.8~7.2 | 5.4~7.5 | 2.9~11.5 | 2.5~8.2 |
封装 | 0806 | 0806 | 1210 | 1210 |
温度范围 (°C) | -55~+125 | -55~+165 | -55~+125 | -55~+165 |
AEC-Q200 | 否 | 是 | 否 | 是 |
(¹)ΔT上升约40 °C时的直流电流 (A)
(²)L0下降约20 %时的直流电流 (A)
(3) L0下降约30 %时的直流电流 (A)
IHLL-0806AZ-1Z、IHLL-1210AB-1Z、IHLP-0806AB-5A和IHLP-1210ABEZ-5A系列电感器现可提供样品并已实现量产，供货周期为10周。
